Pompe serie M

La serie M, ossia monocorpo è costituita da una girante imperniata eccentricamente sull’albero della pompa, ed è guidata dal diaframma che separa l’aspirazione dalla mandata.
Durante la rotazione il disco è mantenuto aderente al corpo pompa tramite la pressione del dispositivo elastico.

Elevata capacità autoadescante, reversibilità, adattamento a tutte le viscosità e bassa velocità di rotazione.

Dati operativi

Portata Fino a 40 m^3/h
Pressione Fino a 16 Bar
Temperatura Fino a 300°C
Velocità di rotazione Fino a 350 rpm
Viscosità Fino a 100000 mPa s

Caratteristiche principali

Le pompe a disco cavo oscillante rappresentano la gamma di produzione primaria della M Pompe, le caratteristiche costruttive e la versatilità di materiali e tenute permettono di soddisfare qualsiasi esigenza nel campo della movimentazione di fluidi viscosi.

Autodescanti

Le pompe si adescano anche in condizioni gravose e con notevoli dislivelli. In aspirazione creano un vuoto di circa 0,9 Bar.

Reversibili

Possono funzionare in entrambi i sensi di rotazione mantenendo inalterate le caratteristiche tecniche.

Elasticità della girante

Permette l’adattamento a tutte le viscosità. il passaggio di particelle solide ed il recupero dei giochi dovuti ad usura o dilatazioni termiche.

Bassa velocità di rotazione

E’ particolarmente indicata per il trasferimento di fluidi ad elevata viscosità e da movimentare delicataamente.

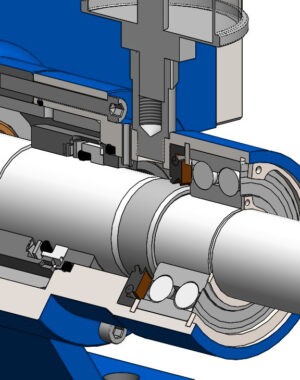

Tenute Serie M

Tenuta A-AT-AS
Tenuta B-C-D
Tenuta E
Tenuta EM
Tenuta F
Tenuta FAS
Tenuta FEM

Materiali

TIPO ALBERO GIRANTE CORPO COPERCHIO BASE
1 Acciaio al carbonio Acciaio al carbonio Ghisa EN-GJL-250 Ghisa EN-GJL-250 Ghisa EN-GJL-250
2 Acciaio INOX Acciaio INOX Bronzo Bronzo Ghisa EN-GJL-250
3 Acciaio INOX Acciaio INOX Acciaio INOX Acciaio INOX Acciaio INOX
4 Acciaio INOX Acciaio INOX Acciaio INOX Acciaio INOX Ghisa EN-GJL-250 Tratt.
5 Acciaio INOX Acciaio INOX Ni-Resist Ni-Resist Ghisa EN-GJL-250
6 Acciaio INOX Acciaio INOX Ni-Resist Ni-Resist Ghisa EN-GJL-250 Nichelata
7 Acciaio INOX Acciaio INOX Ni-Resist Ni-Resist Acciaio INOX
8 Acciaio INOX Acciaio INOX Ghisa EN-GJL-250 Ghisa EN-GJL-250 Ghisa EN-GJL-250

Applicazioni

Cartone ondulato

Mangimi e alimentazione

Olii esausti e solventi

Olio alimentare

Poliolo e isocianato

Prodotti chimici e emulsionanti

Prodotti petroliferi, solventi e carburanti

Resine e vernici
