Filtro


Il filtro ha la funzione di proteggere gli organi pompanti in caso di fluidi contenenti corpi solidi. I filtri M Pompe sono composti da un cestello estraibile con grado di filtrazione da 0,5mm fino a 5mm, un fondo bombato per facilitare la pulizia e lo scarico del serbatoio ed una maniglia che facilita il trasporto e la movimentazione. La chiusura è ermetica grazie ad O-Ring, i cui materiali spaziano da NBR, VITON, PTFE, EPDM, incapsulati FEP, KALREZ, a seconda del tipo di fluido da pompare e la temperatura di pompaggio. I filtri sono realizzati interamente in AISI 304 o AISI 316 per soddisfare qualsiasi applicazione, dal settore resine e vernici con liquidi corrosivi al settore alimentare. Inoltre è possibile predisporre il filtro per un indicatore di intasamento, progettato per monitorare le condizioni del cestello.

Caratteristiche Tecniche:
Grado di filtrazione: da 0,5mm fino a 5mm
Portata: fino a 65m^3/h
In/out: da DN 25 a DN 150 con possibilità di installazione flange EN 1092-1.








Carrello


Il carrello realizzato interamente in AISI 304 è appositamente studiato per facilitare il movimento delle elettropompe all’interno dell’area di lavoro.
La struttura ergonomica in acciaio inox garantisce massima robustezza e versatilitá.
Le ruote possono essere fornite in gomma per garantire un maggior attrito, oppure in Teflon in base all’area di lavoro in cui verrà collocato.
Sono disponibili varie versioni a seconda della pompa da movimentare.




Carrello con quadro inverter


Il carrello con inverter di frequenza a bordo è la soluzione migliore per il controllo delle performance delle pompe.

Il quadro inverter permette la regolazione della frequenza del motore e di conseguenza la velocità di rotazione della pompa gestendo così la portata a seconda delle esigenze.

Dal quadro è possibile gestire qualsiasi funzione dell’elettropompa:

  • Avviamento
  • Arresto
  • Inversione di marcia
  • Regolazione frequenza (mostrata in un display integrato al quadro)

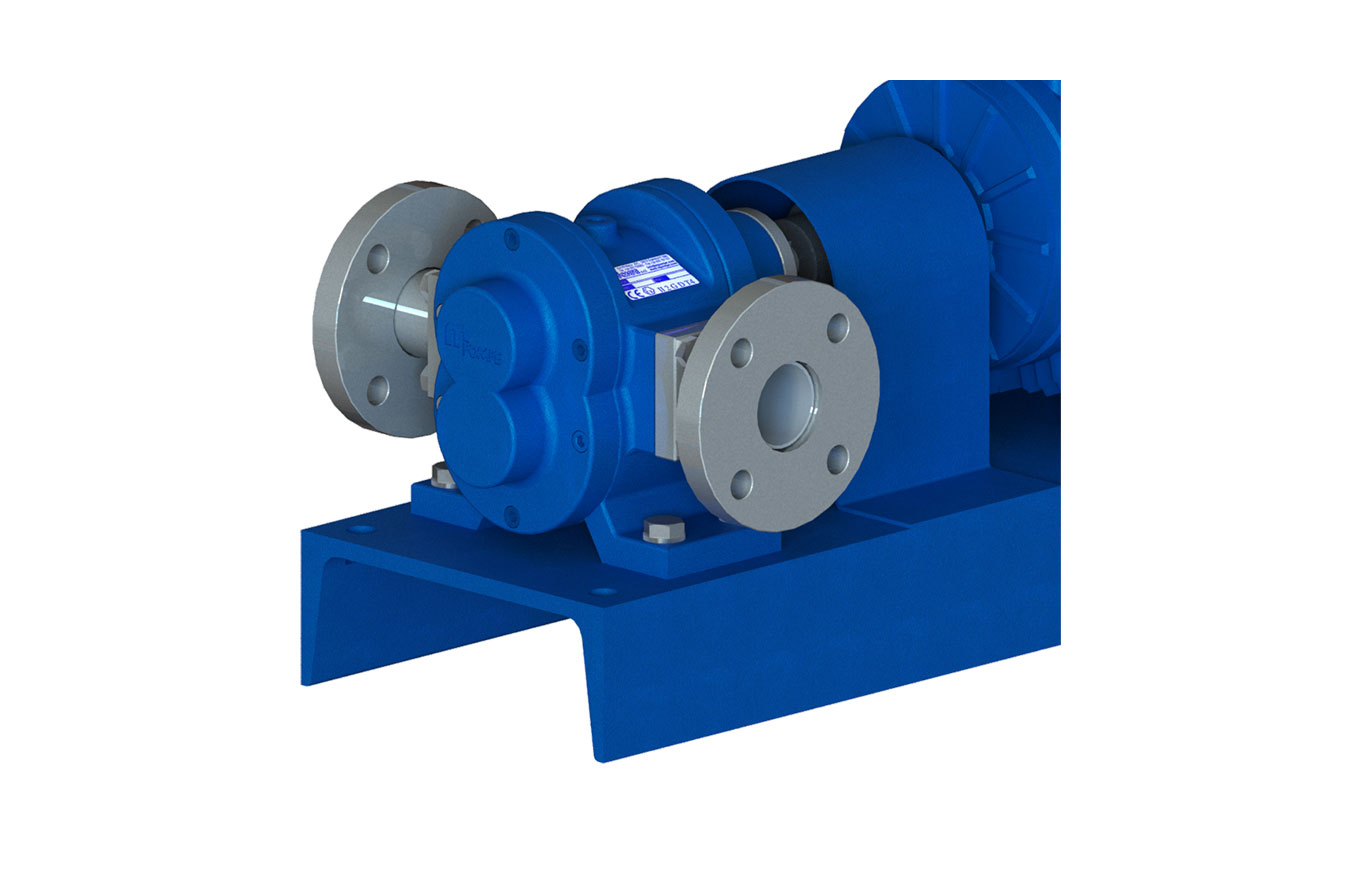

Flange EN 1092-1


Le elettropompe e i filtri della M Pompe possono essere dotati da una vasta gamma di flange sec. normativa EN 1092-1 in acciaio al carbonio o acciaio inossidabile, secondo le esigenze del cliente:

  • Flange piane da saldare forgiate
  • Flange piane con gradino da saldare forgiate
  • Flange forgiate con collare
  • Flange stampate libere



By-Pass


La valvola di by-pass è un dispositivo progettato per evitare danni, agli organi pompanti e all’impianto, causati da sovrapressioni che si possono generare in caso di valvola di mandata chiusa o tubazioni ostruite.

Il by-pass delle pompe ad ingranaggi M Pompe è regolabile a seconda delle esigenze dell’impianto.

Andando ad agire sulla vite di regolazione posta all’estremità si modifica l’equilibrio delle forze agenti sull’otturatore modificando quindi la pressione di intervento.

Il by-pass può essere fornito in ghisa, AISI 304, AISI 316, nei casi in cui si necessita vengono eseguiti trattamenti termici di ultima generazione andando a migliorare la tribologia del materiale.








Camicia di riscaldamento


La camicia di riscaldamento è un componente di primaria importanza qualora il fluido da trasferire abbia un punto di fusione elevato, risultando solido a temperatura ambiente.

M pompe fornisce questo componente che, tramite il collegamento alla linea di vapore o acqua calda dell’impianto e appositi canali ricavati sulla pompa, permette il trasferimento di fluidi come ad esempio i grassi, strutti e seghi.




Smorzatore


La funzione di un vaso di espansione è quella di assorbire e conservare l’energia di un liquido in pressione, evitando così vibrazioni sulle tubazioni che risulterebbero particolarmente dannose per l’impianto.

L’aria in pressione precaricata all’interno dello smorzatore forma un cuscino che, essendo a contatto diretto col fluido di processo, permette di compensare le variazioni di volume e assorbe l’energia del fluido che altrimenti si trasformerebbe in vibrazioni lungo la linea dell’impianto.

M Pompe fornisce questo componente in vari materiali, acciaio al carbonio, S235 JR, AISI 304, AISI 316, a seconda dell’applicazione su cui verrà installato.

Caratteristiche Tecniche:
Capacità:
 fino a 50 lt
Pressione: fino a 16 bar
Temperatura: fino a 100°C
In/out: Filettature GAS – flange DN 25 a DN 150 con possibilità di installazione sec. EN 1092-1.
